工作原理

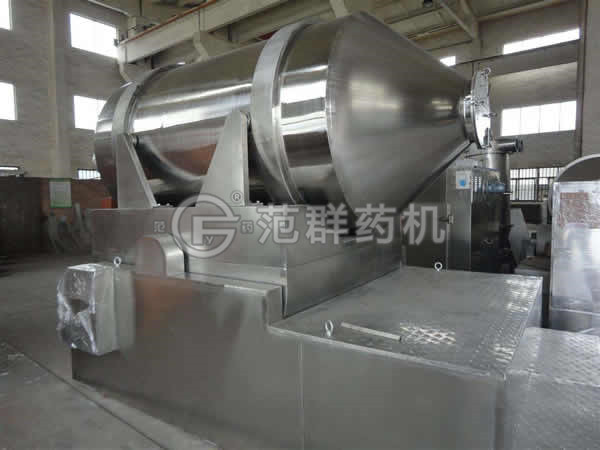

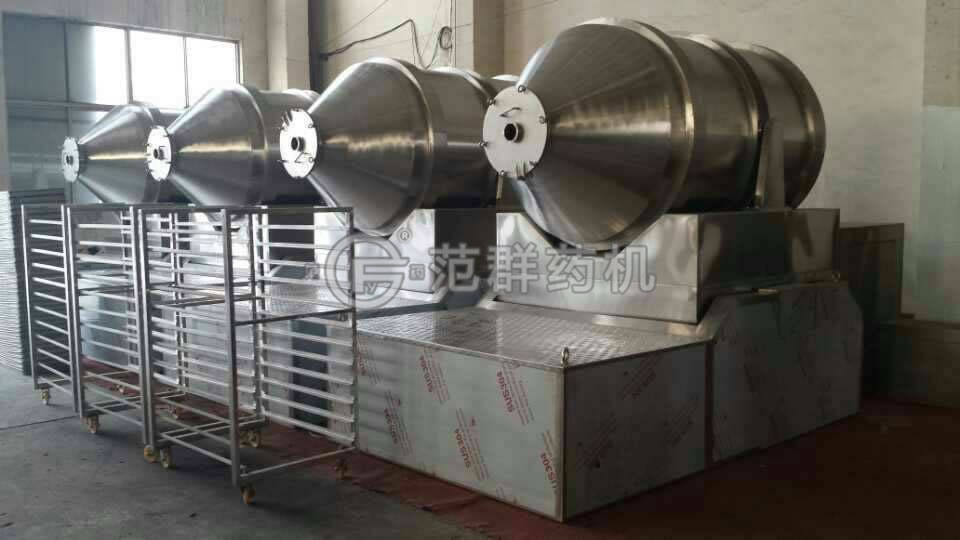

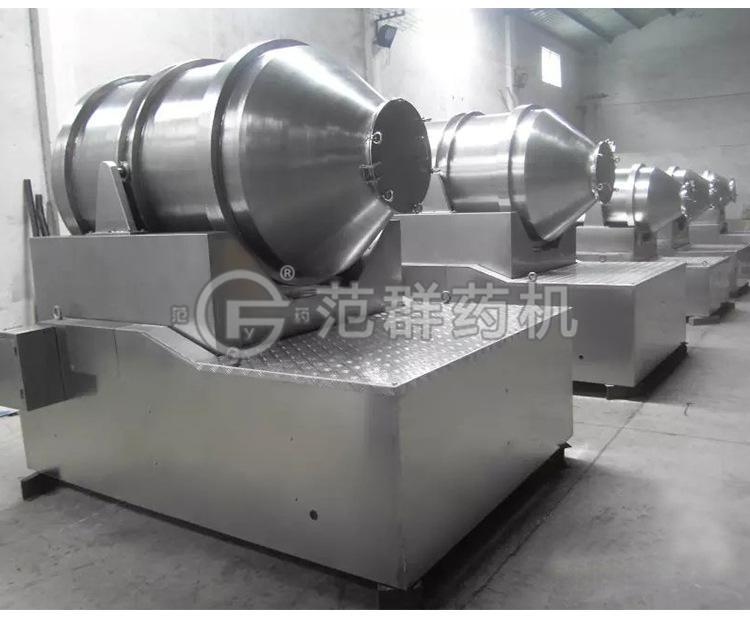

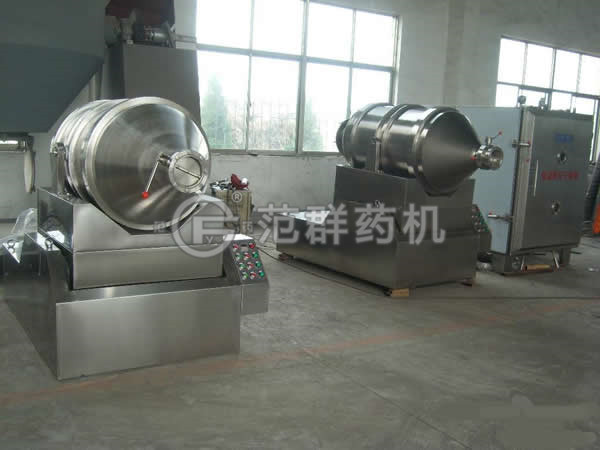

二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位。在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動，擺動架由一組曲柄擺桿機構來驅動，曲柄擺桿機構裝在機架上，擺動架由軸承組件支撐在機架上。
特 點
EYH二維混料機的轉筒可同時進行二個運動，一個為轉筒的自轉，另一個為轉筒隨擺動架的擺動。被混和物料在轉筒內隨轉筒轉動、翻轉、混和的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混和。 EYH二維混料機適合所有粉、粒狀物料的混合。
動畫演示
技術參數
|
型號
|
料筒容積(L)
|
裝料
容積(L)
|
***大裝料量(kg/批)
|
搖動，轉動次數r/min
|
電機
總功率
|
外形 尺寸(X×Y×Z×Z)(mm)
|
總重量
|
料筒重量
|
|
EYH-60
|
60
|
36
|
18
|
50
|
0.4
|
700×730×1100×990
|
115
|
15
|
|
EYH-150
|
150
|
90
|
45
|
37
|
1.15
|
800×1050×1450×1340
|
190
|
50
|
|
EYH-300
|
3000
|
180
|
90
|
30
|
1.15
|
900×1350×1550×1400
|
340
|
60
|
|
EYH-600
|
600
|
360
|
180
|
23.6
|
3
|
1170×1640×2050×1910
|
1150
|
140
|
|
EYH-800
|
800
|
480
|
240
|
19.8
|
3
|
1320×1950×2150×2000
|
1600
|
200
|
|
EYH-1000A
|
1000
|
600
|
300
|
19.8
|
3
|
1300×2980×1890×1766
|
1700
|
240
|
|
EYH-1500A
|
1500
|
900
|
450
|
16.2
|
4.4
|
1500×3195×2150×2008
|
2000
|
320
|
|
EYH-2000A
|
2000
|
1200
|
600
|
16.2
|
7.4
|
1660×3305×2255×2120
|
2600
|
430
|
|
EYH-3000A
|
3000
|
1800
|
900
|
13.8
|
11
|
1860×3860×2570×2420
|
3500
|
620
|
|
EYH-4000A
|
4000
|
2400
|
1200
|
12.8
|
13
|
2010×4100×2755×2550
|
4100
|
700
|
|
EYH-6000A
|
6000
|
3600
|
1800
|
11.2
|
18.5
|
2280×4965×3172×2935
|
6100
|
1100
|
|
EYH-8000A
|
8000
|
4800
|
2400
|
10.4
|
22
|
2500×5200×3655×3200
|
7900
|
1450
|
|
EYH-10000A
|
10000
|
6000
|
3000
|
9
|
30
|
2600×5500×3750×3400
|
9500
|
1650
|
|
EYH-12000A
|
12000
|
7200
|
3600
|
7
|
30
|
3050×4850×4460×4090
|
10000
|
1800
|
|
EYH-15000A
|
15000
|
9000
|
4500
|
6
|
50
|
3100×5600×4700×4200
|
11000
|
2000
|
|
EYH-20000A
|
20000
|
12000
|
6000
|
6
|
60
|
3600×6100×5000×4500
|
12000
|
2500
|
|
