一、主要結構：
我公司DG型專用穿流帶式干燥機由1、加料器（擠條機）2、下循環單元，3、上循環單元，4、網帶，5、傳動系統，6、蒸汽加熱系統及冷凝排放系統，7、排濕系統，8、消防系統9、衛生料收集料斗、10、連鎖控制系統等10個部件組成。
二、工作原理：
物料由加料器（擠條機）均勻地鋪在網帶上，網帶采用5~24目不銹鋼網，由傳動裝置拖動在干燥機內移動。干燥機由若干個干燥單元組成，每一單元熱風獨立循環，其部分尾氣由專門排濕風機排出，廢氣排出由調節閥控制。熱風由下往上或由上往下穿過鋪滿物料的網帶完成熱量與質量傳遞的進程，帶走物料水份。網帶緩慢移動，運行速度可根據物料溫度（變頻器）自由調節，干燥后的成品連續落入收料器中。在上循環單元中，頂部循環風機的風進入側面風道經換熱器加熱進入單元下腔，并經熱風分配器分配后吹向網帶，空氣穿過物料后進入上腔經風機循環；干燥過程是熱氣流穿過物料層，完成熱量與質量的傳遞過程；上腔由風管和風機進口相聯，大部分氣體循環，一部分溫度較低，含濕量較大的氣體作為廢氣經排風管、調節閥、排濕風機排出。下循環單元中，循環風機吸入側面經換熱器加熱后的熱空氣，吹向單元上腔，并經熱風分配器分配后吹向物料層進行熱量傳遞，一部分溫度較低，濕度較高的空氣經調節閥和風機排出。上下循環單元根據用戶需要可靈活配套，單元數量也可根據需要選取。

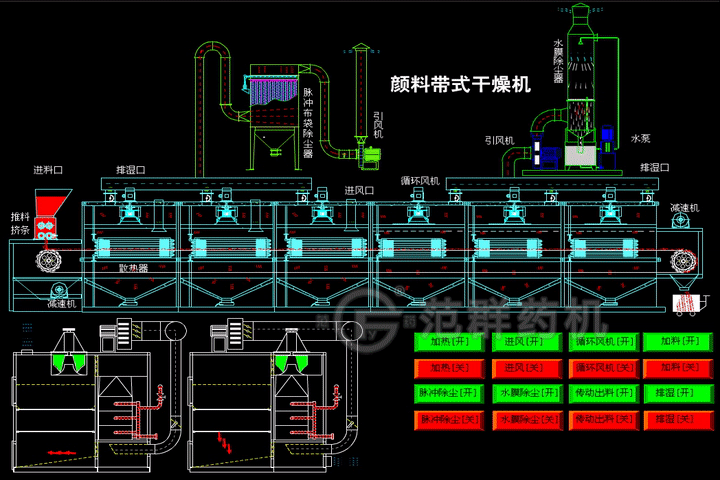

三、動畫演示：
四、設備特性：
1、可調節空氣量、加熱溫度、物料停留時間及加料速度以取得***佳干燥效果；
2、設備配置靈活，可使用網帶沖洗系統及物料冷卻系統；
3、大部分熱空氣循環利用，高度節省能源；
4、上循環及下循環單元獨特的分風裝置，使熱風分布均勻，確保成品品質的一致性；
5、每單元2米全部獨立控制溫度；
6、每單元設有檢查門和衛生料清理門，使用非常方便；
7、熱源可采用蒸汽、導熱油、燃煤（油、氣）熱風爐等；
8、每單元蒸汽換熱器裝配側包廂內，并設快開門方便檢查換熱器；
注：以下全部為類似的帶擠條機側循環帶除塵器：
|
序號 |
設備名稱 |
數量 |
規格型號 |
投產日期 |
用戶名稱 |
|
1 |
帶式干燥機 |
1臺 |
DG1600-6 |
2009年2月 |
浙江勝達祥偉化工有限公司 |
|
2 |
帶式干燥機 |
4臺 |
DG1600-10 |
2009年10月 |
浙江勝達祥偉化工有限公司 |
|
3 |
帶式干燥機 |
1臺 |
DG1800-10 |
2010年4月 |
潤土集團 |
|
4 |
帶式干燥機 |
4臺 |
DG1800-10 |
2010年9月 |
浙江新晨化工有限公司 |
|
5 |
帶式干燥機 |
2臺 |
DG1800-10 |
2011年7月 |
濱海康益醫藥化工有限公司 |
|
6 |
帶式干燥機 |
4臺 |
DG1800-10 |
2011年10月 |
山東新勝顏料化工有限公司 |
|
7 |
帶式干燥機 |
4臺 |
DG2000-10 |
2012年6月 |
浙江勝達詳偉化工有限公司 |
|
8 |
帶式干燥機 |
2臺 |
DG1600-10 |
2012年12月 |
鹽城信立顏料有限公司 |
|
9 |
帶式干燥機 |
1臺 |
DG2000-6 |
2013年7月 |
宿遷晨陽醫藥化工有限公司 |
|
10 |
帶式干燥機 |
2臺 |
DG2000-20 |
2014年5月 |
河北凱瑞環保股份有限公司 |
|
11 |
帶式干燥機 |
2臺 |
DG2000-6 |
2014年10月 |
河南金三角化工有限公司 |
|
12 |
帶式干燥機 |
4臺 |
DG2000-9 |
2014年12月 |
山東新勝顏料化工有限公司 |
|
13 |
帶式干燥機 |
2臺 |
DG2000-9 |
2015年9月 |
出口印度 |
|
14 |
帶式干燥機 |
4臺 |
DG2000-9 |
2016年2月 |
山東新勝顏料化工有限公司 |
|
15 |
帶式干燥機 |
2臺 |
DG2500-12 |
2016年4月 |
武漢科林精細化工有限公司 |
|
16 |
帶式干燥機 |
1臺 |
DG2500-7 |
2016年5月 |
廣東化州橘國生物工程有限公司 |
|
17 |
帶式干燥機 |
2臺 |
DG2000-9 |
2016年5月 |
陜西興鴻新材料有限公司 |
|
18 |
帶式干燥機 |
1臺 |
DG1600-10 |
2016年6月 |
上海奉平民政實業華利有機顏料廠 |
|
19 |
帶式干燥機 |
1臺 |
DG1600-10 |
2016年11月 |
上海奉平民政實業華利有機顏料廠 |
|
20 |
帶式干燥機 |
6臺 |
DG2000-9 |
2017年5月 |
山東新勝顏料化工有限公司 |
|
21 |
帶式干燥機 |
1臺 |
DG2000-9 |
2017年10月 |
浙江勝達詳偉化工有限公司 |
|
22 |
帶式干燥機 |
1臺 |
DG2000-9 |
2017年12月 |
出口印度 |
|
23 |
帶式干燥機 |
2臺 |
DG1800-7 |
2017年12月 |
鹽城信立顏料有限公司 |
|
24 |
帶式干燥機 |
2臺 |
DG2500-15 |
2018年5月 |
金鑼集團 |
|
25 |
帶式干燥機 |
2臺 |
DG1800-10 |
2018年9月 |
寧夏彩源科技有限公司 |
|
26 |
帶式干燥機 |
1臺 |
DG1200-10 |
2018年9月 |
寧夏彩源科技有限公司 |
|
27 |
帶式干燥機 |
2臺 |
DW2000-9 |
2018年10月 |
浙江勝達詳偉化工有限公司 |
